工作原理

 HX-QP氣動式虹吸真空破壞閥，它在虹氣壓式真空破壞閥輸水管道起快速閘門的作用。它安裝在輸水管道的制高點。防止水流倒灌會產生主機的葉輪飛逸的事件，故氣壓式真空破壞閥是保護主機安全運行不可缺少的重要設備。
 HX-QP氣動真空破壞閥是由閥體部分、氣動部分、手動緊急開閥機構、防塵蓋、行程開關等組成。此設備打開閥門是靠外接壓縮空氣來控制，而氣壓式真空破壞閥 關閉閥門是靠壓縮彈簧和閥板自重作用下來密封。為了保證控制氣源動作靈敏可靠，運動迅速，選用三位二通電磁閥來控制氣源開和關，電磁閥的電路系統可以用直流電源或者交流電源，并和主機線路分開，保證在任何情況下（如果主機   事故停電）能夠瞬時打開氣壓式真空破壞閥。
 水泵停機時，控制氣源三位二通電磁閥也要同步工作，把電磁閥轉換到連接壓縮空氣位，此時壓縮空氣進入氣缸內，推動氣缸的活塞上升，這是閥瓣也同時上升，此時真空破壞閥已經打開，由于管道內負壓作用，大氣通過吸氣網急速涌入閥體—破壞虹吸—實現分流退水。在水泵啟動前，需要關閉氣壓式真空破壞閥，控制氣源三位二通電磁閥轉換到連接外大氣位，此時氣缸內的空氣排到外面了，活塞   在壓縮彈簧和閥板的自重下，往下壓，閥門關閉了。
 氣壓式真空破壞閥還具有另外的作用。水泵啟動時，水流將虹吸管內的空氣壓縮至駝峰頂部，將閥瓣往上頂可以排除虹吸管道內的空氣，以減少啟動時的揚程，使水泵平穩地過度到正常運轉。
 氣壓式真空破壞閥還設有緊急開閥和關閥的手動機構，在氣動系統不能工作的情況下，使用這個功能。

 主要技術參數

 1：法蘭接口 DN600-PN10 GB4216-84
 2：閥門開啟高度： 190-200mm
 3：閥門開啟時間： 1-6S
 4：密封材料 NBR
 5：使用溫度： -10℃/60℃
 6：氣源要求： 最少0.4Mpa /最大1.0Mpa
 7：連接氣源接口： G1/2"
 8; 信號連接點 適合交流50-60Hz,AC 380 V.DC 220V，電流5A

 閥門安裝

 1. 設備要垂直安裝氣壓式真空破壞閥管道至高點上方的連接法蘭上，法蘭按合同要求標準;
 2. 閥門與主管道法蘭之間連接必須加裝密封墊圈，擰緊螺栓;
 3. 閥門安裝方向（推薦），手動緊急開閥手把應在易于操作的部位，兩邊不能有障礙物;
 4. 連接供給氣源;
 5. 需要閥門的信號連接信號線;
 6. 去掉閥門的防塵蓋/塑料膜。

 事故緊急處理

 1. 氣壓式真空破壞閥的閥門控制系統收到開閥指令后，閥瓣不能自動打開，操作人員應該緊急跑到現場閥門位置，切斷氣源，立即把閥體上方手把先要往不銹鋼罩里壓，再旋轉手把。順時針旋轉是開閥，逆時針旋轉是關閉。

 2. 閥門緊急關閥處理，閥門控制系統收到關閉指令后，閥瓣不能自動打開，操作人員應該緊急跑到現場閥門位置，切斷氣源，立即把閥體上方手把先要往不銹鋼罩里壓，再旋轉手把。順時針旋轉是開閥，逆時針旋轉是關閉。

 3. 特別提示：閥門開啟動時，人和物體不要靠近閥門旁邊，安全距離80CM.避免發生安全問題。

 維修和保養

 為了確保氣壓式真空破壞閥的性能達到設計和使用要求，要每6個月檢查和保養。打開不銹鋼蓋子，檢查活塞盤動作是否靈活，有無卡阻現象和變形，加潤滑油。如果氣缸有漏氣的現象要更換同規格O型圈。產品重新安裝時，要保證接觸面的嚴密，齒輪導杠的靈活，發現有變形和腐蝕的要及時更換。

 相關圖片

•

  HX-QP氣動真空破壞閥組裝現場

•

  HX-QP氣動真空破壞閥上標簽待發貨現場

•

  HX-QP氣動真空破壞閥用于城市排澇泵站

 工作原理

 HX-DP平衡式虹吸破壞閥結構可以分為水腔、空氣腔、主副電磁操作機構及電氣控制箱。水腔部分和輸水主管道相連接，空氣腔和大氣相通，主副電磁操作機構安裝在閥門左右兩側，電氣控制箱根據具體設計要求配置安裝在就近的地方。
 閥門電氣控制模塊經通電后，主、副電磁操作機構被電磁鐵的吸力作用下，此時閥門主軸移動，安裝在主軸上的兩片閥瓣橡膠密封圈和兩閥座相密封，這時水腔和空氣腔的大氣被隔斷就形成虹吸。
 閥門電氣控制模塊斷電，電磁鐵馬上分離，在蓄能彈簧的驅動作用下，主軸上的兩片閥瓣向右移動，此時閥與閥座急速分開，由于主管道內負壓真空作用下，大氣經空氣腔急速涌進水腔內與主管道相通，破壞虹吸現象，實現分水?dāng)嗔鳌?br style="margin: 0px; padding: 0px;"/> 更多真空破壞閥請點擊訪問真空破壞閥廠家，晟江工業，上海晟江機械設備有限公司，竭誠為您服務。

 相關圖片

•

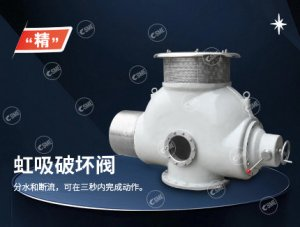

  HX-DP平衡式虹吸破壞閥01

•

  HX-DP平衡式虹吸破壞閥02

•

  HX-DP平衡式虹吸破壞閥03

•

  HX-DP平衡式虹吸破壞閥04

•

  HX-DP平衡式虹吸破壞閥05

•

  HX-DP平衡式虹吸破壞閥06

•

  HX-DP平衡式虹吸破壞閥07

•

  HX-DP平衡式虹吸破壞閥08

•

  HX-DP平衡式虹吸破壞閥09

•

  HX-DP平衡式虹吸破壞閥10

•

  HX-DP平衡式虹吸破壞閥11

•

  HX-DP平衡式虹吸破壞閥12

•

  HX-DP平衡式虹吸破壞閥13

•
